Hello Sobat Gen Z. Kali ini saya akan membagikan pengalaman saya tentang Cara Konfigurasi VoIP dengan 2 Server. Hope it will be useful for you guys.

Pengertian VoIP

VoIP merupakan akronim dari Voice over Internet Protocol, disebut juga IP Telephony, Internet Telephony, atau Digital Phone. Merupakan teknologi yang memanfaatkan teknologi internet untuk melakukan percakapan suara jarak jauh. Melalui media internet data suara dikonversi menjadi kode digital untuk kemudian diteruskan sebagai paket-paket data di dalam jaringan, tidak melalui sirkuit analog telepon seperti biasanya.

Jadi sederhananya, definisi singkat dari VoIP adalah suara yang ditransfer melalui Internet Protocol (IP).

Alat dan bahan yang dibutuhkan

1. Cisco Packet Tracer

Langkah-langkah

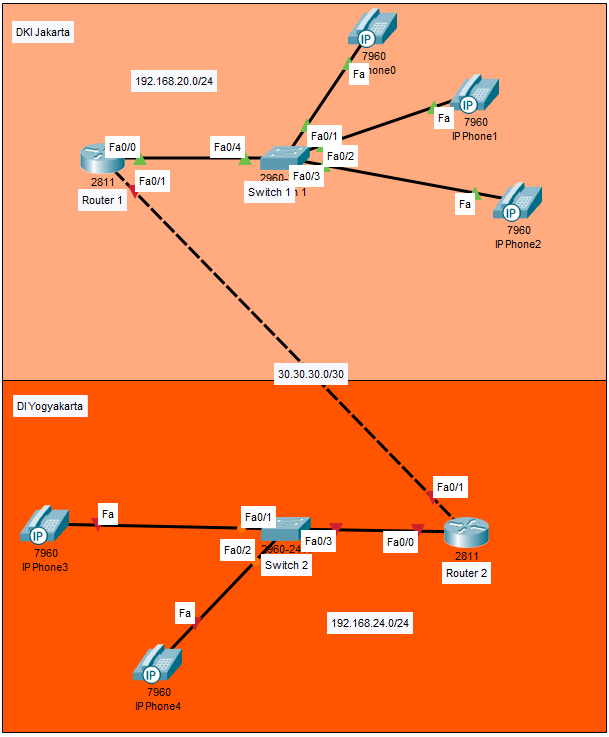

1. Buatlah topologi sesuai dengan keinginan anda tetapi sama dengan device yang sama. Kalau saya menggunakan topologi seperti yang digambar.

2. Pasanglah kabel seperti gambar yang diatas, Router 1 dengan Router 2 sambungkan dengan kabel Cross, dari Router ke Switch menggunakan kabel Straight, dari Switch ke IP Phone menggunakan kabel Straight dan port Switch.

3. Pasang kabel Power Adapter di semua IP Phone.

Switch 1

4. Konfigurasi untuk mengkonfigurasi IP Phone ke VLAN Voice.

Switch>en
Switch#conf t (configure terminal)
Switch(config) #hostname SW-1
SW-1 (config) #interface range fastethernet0/1-3
SW-1 (config-if-range) #switchport voice vlan 1
SW-1 (config-if-range) #ex
SW-1 (config) #

Router 1

5. Aktifkan port FastEthernet 0/0 dengan konfigurasi diatas dan aktifkan IP DHCP untuk VLAN Voice dengan konfigurasi diatas.

Router>en
Router#conf t
Router (config) #h R-1
R-1 (config) #int fa0/0
R-1 (config-if) #no sh
R-1 (config-if) #ex
R-1 (config) #ip dhcp pool voice
R-1 (dhcp-config) #network 192.168.20.0 255.255.255.0
R-1 (dhcp-config) #default-router 192.168.20.1
R-1 (dhcp-config) #option 150 ip 192.168.20.1
R-1 (dhcp-config) #exit
R-1 (config) #ip dhcp excluded-address 192.168.20.1
R-1 (config) #int fa0/0
R-1 (config-if) #ip add 192.168.20.1 255.255.255.0
R-1 (config-if) #ex
R-1 (config) #

6. Masuk ke Telephony-Service untuk mengkonfigurasi telepon yang ingin digunakan dan mendaftarkan telepon tersebut.

R-1 (config) #telephony-service
R-1 (config-telephony) #max-ephones 3
R-1 (config-telephony) #max-dn 3
R-1 (config-telephony) #ip source-address 192.168.20.1 port 2000
R-1 (config-telephony) #auto assign 1 to 5
R-1 (config-telephony) #auto assign 4 to 6
R-1 (config-telephony) #ex
R-1 (config) #

7. Daftarkan nomor ke dalam telepon dengan konfigurasi diatas.

R-1 (config) #ephone-dn 1
R-1 (config-ephone-dn) #number 1001
R-1 (config-ephone-dn) #ephone-dn 2
R-1 (config-ephone-dn) #number 1002
R-1 (config-ephone-dn) #ephone-dn 3
R-1 (config-ephone-dn) #number 1003
R-1 (config-ephone-dn) #ex
R-1 (config) #

8. Masukkan ip ke port FastEthernet0/1, konfigurasi OSPF untuk menentukan area router dan jarak akhir dari sebuah panggilan, lalu lihat hasil konfigurasi dari OSPF.

R-1 (config) #int fa0/1
R-1 (config-if) #ip add 30.30.30.1 255.255.255.252
R-1 (config-if) #no sh
R-1 (config-if) #ex
R-1 (config) #router ospf 1
R-1 (config-router) #network 192.168.20.0 255.255.255.0 area 0
R-1 (config-router) #network 30.30.30.0 255.255.255.252 area 0
R-1 (config-router) #ex
R-1 (config) #do sh ip route

9. Konfigurasi dial-peer untuk menemukan titik akhir sebuah panggilan di router yang memiliki ip seperti session target yang berada di gambar.

R-1 (config) #dial-peer voice 200 voip
R-1 (config-dial-peer) #session target ipv4:30.30.30.2
R-1 (config-dial-peer) #destination-pattern 2001
R-1 (config-dial-peer) #destination-pattern 2002
R-1 (config-dial-peer) #destination-pattern 200.
R-1 (config-dial-peer) #ex
R-1 (config) #

10. Area DKI Jakarta sudah selesai dikonfigurasi. Saatnya mengkonfigurasi Area DI Yogyakarta.

Switch 2

11. Konfigurasi untuk mengkonfigurasi IP Phone ke VLAN Voice.

Switch>
Switch#conf t
Switch (config) #h SW-2
SW-2 (config) #int ra fa0/1-2
SW-2 (config-if-range) #sw vo vlan 1
SW-2 (config-if-range) #exit

Router 2

12. Aktifkan port FastEthernet 0/0 dengan konfigurasi diatas dan aktifkan IP DHCP untuk VLAN Voice dengan konfigurasi diatas.

Router>en
Router#conf t
Router (config) #h R-2
R-2 (config) #int fa0/0
R-2 (config-if) #no sh
R-2 (config-if) #ex
R-2 (config) #ip dhcp pool voice
R-2 (dhcp-config) #network 192.168.24.0 255.255.255.0
R-2 (dhcp-config) #default-router 192.168.24.1
R-2 (dhcp-config) #option 150 ip 192.168.24.1
R-2 (dhcp-config) #ex
R-2 (config) #int fa0/0
R-2 (config-if) #ip add 192.168.24.1 255.255.255.0
R-2 (config-if) #ex

13. Masuk ke Telephony-Service untuk mengkonfigurasi telepon yang ingin digunakan dan mendaftarkan telepon tersebut.

R-2 (config) #telephony-service
R-2 (config-telephony) #max-ephones 2
R-2 (config-telephony) #max-dn 2
R-2 (config-telephony) #ip source-address 192.168.24.1 port 2000
R-2 (config-telephony) #auto assign 1 to 5
R-2 (config-telephony) #auto assign 4 to 6
R-2 (config-telephony) #ex
R-2 (config) #

14. Daftarkan nomor ke dalam telepon dengan konfigurasi diatas.

R-2 (config) #ephone-dn 1
R-2 (config-ephone-dn) #number 2001
R-2 (config-ephone-dn) #ephone-dn 2
R-2 (config-ephone-dn) #number 2002
R-2 (config-ephone-dn) #ex
R-2 (config) #

15. Masukkan IP ke port FastEhernet0/1 dan mengaktifkan port FastEthernet0/1, konfigurasi OSPF untuk menentukan area router dan jarak akhir dari sebuah panggilan, lalu lihat hasil konfigurasi dari OSPF.
